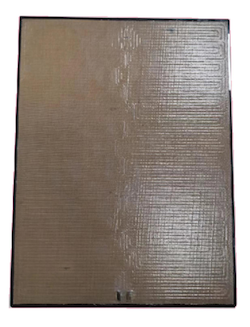

PTFE- (Teflon-) Heizelement
PTFE- (Teflon-) Heizelemente entstehen durch Laminieren geätzter Folien-Heizelemente zwischen PTFE-beschichteten Glasfasergeweben. Das fertige Heizelement vereint eine robuste, antihaftende und chemisch inerte Oberfläche mit der Flexibilität und geringen thermischen Masse eines dünnen Heizelements bei einer Gesamtdicke von nur 0,6 – 1,0 mm.
Angebot anfordernWarum PTFE-Heizelemente#
Flexible Heizelemente gibt es in verschiedenen Ausführungen — Polyimid (Kapton), Silikongummi, Glimmer und PTFE (Teflon) gehören zu den gängigsten. PTFE-Heizelemente stechen in drei Bereichen heraus, die kein anderes flexibles Heizelement erreicht.
Vollständige chemische Beständigkeit. Die PTFE-Beschichtung ist über den gesamten pH-Bereich praktisch inert — von konzentrierten Säuren bis zu starken Laugen. Damit sind PTFE-Heizelemente die einzige flexible Heizlösung, die für die direkte Eintauchbeheizung in korrosiven Prozessflüssigkeiten wie Säurebädern, Elektrolyten und Galvaniklösungen geeignet ist. Silikon-Heizelemente bieten zwar IP67-Wasserschutz, halten jedoch keiner längeren chemischen Einwirkung stand.
Antihaftende, hygienische Oberfläche. Die inhärente Antihafteigenschaft von PTFE macht diese Heizelemente ideal für Reinraum-, Pharma- und lebensmittelverarbeitende Anwendungen, bei denen Rückstandsbildung oder Kontamination nicht akzeptabel sind. Die Oberfläche ist geruchlos, hydrophob und leicht zu reinigen.
Spitzenleistung unter eintauchfähigen flexiblen Heizelementen. Glimmer-Heizelemente können den Temperaturbereich von PTFE zwar erreichen oder sogar übertreffen, ihre offene Bauweise ist jedoch nicht gegen Flüssigkeitseintritt abgedichtet. PTFE behält eine vollständig versiegelte, antihaftende Oberfläche und unterstützt zugleich den Dauerbetrieb bei 260 °C — deutlich über den Grenzen von Silikongummi (200 °C). Damit ist PTFE der einzige flexible Heizelementtyp, der sich sowohl für hohe Temperaturen als auch für korrosive oder hygienische Umgebungen eignet.
Das Ergebnis ist ein Heizelement, das dort funktioniert, wo andere versagen — in chemisch aggressiven, hochtemperierten und hygienekritischen Umgebungen.
Technische Daten#
| Parameter | Wert | Parameter | Wert | Parameter | Wert |
|---|---|---|---|---|---|
| Eingangsspannung | 12 V – 400 V | Max. Temperatur | 280 °C | Dicke | 0,6 – 1,0 mm |
| Leistungsdichte | ≤ 6,0 W/cm² (mit Wärmesenke) | Min. Temperatur | -70 °C | Prüfspannung | 1000 – 2500 V AC |
| Leistungstoleranz | ≤ ±5 % | Verfügbare Farben | schwarz, braun, weiß, blau | Oberfläche | antihaftend, hydrophob |
| Parameter | Wert |
|---|---|
| Temperatursensor | RTD) / Pt100, Thermistor / NTC, Thermoelement, Temperaturschalter |
| Montage | mechanische Klemmung, werksseitig auf Metallprofile vulkanisiert |
| Anschlussleitungen | Teflon-isoliert, verschiedene Stecker / Anschlüsse verfügbar |
| Zulassungen | UL, CE |
Anwendungen#
- Chemische Prozesse: Säurebäder, Elektrolyse, Galvanik, Anodisierung und Polieren — direkte Eintauchbeheizung in korrosiven Flüssigkeiten
- Fass- und Tankheizungen für Chemikalien und Prozessflüssigkeiten in staubfreien Umgebungen
- Rohr- und Behälterbeheizung in korrosiven oder hygienischen Umgebungen
- Reinraum- und Pharmabeheizung, wo antihaftende, rückstandsfreie Oberflächen gefordert sind
- Sterilisationsgeräte und Fertigung von Medizinprodukten
- Hochtemperatur-Industrieprozessbeheizung bis 260 °C, wo Silikon- oder Polyimid-Heizelemente nicht ausreichen
- Ersatz herkömmlicher Tauchheizkörper bei beengten Einbausituationen
